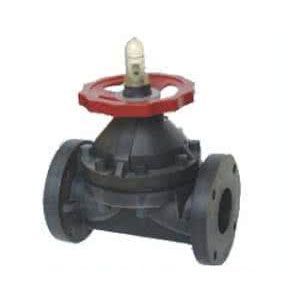

G41FS-6S塑料隔膜閥
產品名稱：G41FS-6S塑料隔膜閥
產品型號：G41FS
連接方式：法蘭
結構形式：直通式
驅動方式：手動
產品口徑：DN15～150mm
公稱壓力：0.6MPa～1.6MPa
閥體材質：HT200 WCB 304 304L 316 316L
產品詳情
產品型號：G41FS-6S
產品名稱：全塑隔膜閥
產品特點：G41F-6F型全氟塑料隔膜閥,G41F-6S型全氟塑料隔膜閥,塑料隔膜閥
二、性能規范：
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 螺柱 | 不銹鋼、銅 | 10 | 滾動軸承 | 單向推力軸承 |
| 2 | 指示燈 | 鋼 | 11 | 螺母 | 不銹鋼、銅 |
| 3 | 限位置 | 聚碳酸脂 | 12 | 螺栓 | 不銹鋼、銅 |
| 4 | 手輪 | ABS ABS | 13 | 閥體 | RPP ABS PVDF RPP ASB PVDF |
| 5 | 壓緊螺母 | 不銹鋼、RPP | 14 | 墊膜 | 橡膠 |
| 6 | 襯環 | PP | 15 | 隔膜片 | F46 PVDF F46 PVDF |
| 7 | 螺母 | 鑄鐵、鋼、銅 | 16 | 鑄 | 鋼、不銹鋼 |
| 8 | 閥桿 | 不銹銅、鋼 | 17 | 閥瓣 | 鑄鐵、不銹鋼 |
| 9 | 閥蓋 | RPP ABS PVDF | - | - | - |
三、G41F塑料隔膜閥外形連接尺寸及重量：
| 公稱通徑 DN（mm） | 尺寸（mm） | 工作壓力（Mpa） | 工作溫度（℃） | 質量（┧） | ||||||||||||
| D1 | D | L | b | H | n | φ | RPP | ASB | PVDF | RPP | ASB | PVDF | RPP | ASB | PVDF | |
| 15 | 95 | 65 | 125 | 14 | 125 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.8 | 0.8 | 1.2 |
| 20 | 105 | 75 | 135 | 20 | 130 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.9 | 0.9 | 1.6 |
| 25 | 115 | 85 | 145 | 20 | 145 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 1.0 | 1.0 | 1.8 |
| 32 | 135 | 100 | 200 | 20 | 170 | 4 | 18 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.3 | 0.3 | 2.4 |
| 40 | 145 | 110 | 180 | 20 | 190 | 4 | 18 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.8 | 1.8 | 3 |
| 50 | 200 | 125 | 210 | 18 | 215 | 4 | 18 | 0.6 | 0.6 | 0.4 | 100 | 90 | 120 | 2.5 | 2.6 | 3.9 |
| 65 | 180 | 145 | 250 | 22 | 280 | 4 | 18 | 0.6 | 0.6 | 0.4 | 100 | 90 | 120 | 5 | 5.1 | 7.8 |
| 80 | 195 | 200 | 300 | 25 | 300 | 4 | 18 | 0.6 | 0.6 | 0.3 | 100 | 90 | 120 | 6.1 | 6.2 | 8.9 |
| 100 | 215 | 180 | 350 | 25 | 340 | 8 | 18 | 0.6 | 0.6 | 0.3 | 100 | 90 | 120 | 9.7 | 9.9 | 15 |
| 125 | 245 | 210 | 400 | 30 | 420 | 8 | 18 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 13.5 | 13.8 | 21 |
| 150 | 280 | 240 | 460 | 30 | 480 | 8 | 23 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 25 | 25.5 | 37 |
| 200 | 335 | 295 | 570 | 35 | 625 | 8 | 23 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 36.5 | 37.2 | 56 |
