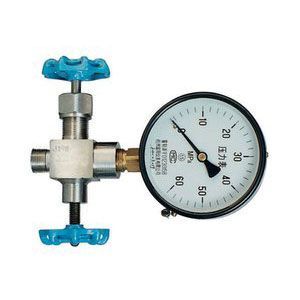

J19H~J19W壓力表針型閥
產品名稱：J19H~J19W壓力表針型閥
產品型號：J19H~J19W
連接方式：內螺紋
結構形式：卡套
驅動方式：手動
產品口徑：DN6-15
公稱壓力：1.6Mpa-32.0Mpa
閥體材質：鑄鋼、碳鋼、不銹鋼
產品詳情
J19H~J19W壓力表針型閥主要零件材料
| 零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
| J19H/W-320 | 碳鋼 | 鉻不銹鋼 | 聚四氟乙烯、 柔性石墨 | 碳鋼 | 優質碳鋼 | |
| J19H/W-320P | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
主要性能規范
| 型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
| 殼體 (MPa) | 密封 (液) | 密封 (氣) | |||||
| J19H/W-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水、酸、 蒸汽、油品等 |
| J19H/W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型及連接尺寸
| 型號 | 公稱直徑 | 尺 寸 | 重量(Kg) | |||||||
| L1 | Do | D2 | D1 | H | H1 | M1 | RC | |||
| J19H/W-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
| J19H/W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2? | 1.0 |
本文來自：北方閥門集團有限公司，轉載請注明出處：http://www.hhs-cadg.cn/html/cpxt/qt_15_590.html
