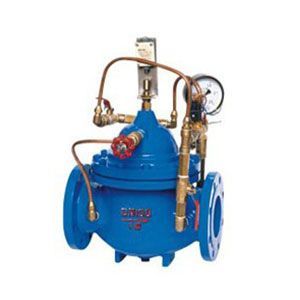

700X多功能水泵控制閥

結構特點和用途

　　700X多功能水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。

　　 本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。

　　 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理

　　當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。

　　 當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。

主要技術參數

主要零件材料

部件列表：
1、電器控制開關2、針閥3、球閥4、主閥5、壓力表6、單向閥7、電磁向導閥
連接尺寸
