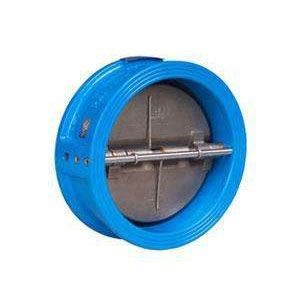

對夾式雙瓣止回閥H76X
產品名稱：對夾式雙瓣止回閥H76X
產品型號：H76X
連接方式：對夾式
結構形式：雙瓣
驅動方式：手動
產品口徑：DN50-DN1000
公稱壓力：1.0-1.6
閥體材質：鑄鋼，不銹鋼304.316
產品詳情
一、結構特點
本公司生產的H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上、由于其結構長度一般止回閥短，對有安裝空間限制的場所最為適用。
二、主要零件材料
| 零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
| 材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
三、主要技術參數
| 型號 | 公稱壓力PN（MPa） | 強度試驗 壓力（MPa） | 密封試驗 壓力（MPa） | 適用 溫度 | 適用 介質 |
| H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水、污水、海水 |
| H76X-16 | 1.6 | 2.4 | 1.76 |
