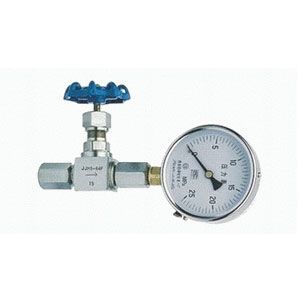

節流式截止閥JJM8
產品名稱：節流式截止閥JJM8
產品型號：JJM8－1.6/16P
連接方式：內螺紋，外螺紋
結構形式：直通式
驅動方式：手動
產品口徑：DN5
公稱壓力：16.0MPa
閥體材質：不銹鋼304
產品詳情
型號：JJ-M8
產品名稱：節流式針形截止閥
特性:
1.制造標準:GB/T12224-2005JB/T7747-1995
2.連接形式:內螺紋連接(NPT,G,Rc,Rp…)
3.結構特征:錐面或球面密封
4.閥門檢驗與試驗:GB/T13927-1992
5.公稱壓力:≤10000Psi
6.適用工作溫度:-29℃～+538℃
7.適用介質:水,油,氣等腐蝕性與非腐蝕性介質
8.公稱通徑:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materialsofmainparts
| 序號 NO. | 零件名稱 Part name | 材質 Material |
| 1 | 排氣閥Exhaust valve | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 螺紋套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE RTFE |
| 5 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型號 ITEM NO. | 公稱通徑 DN | M1 | M2 | L | H | D0 |
| JJM8-1 | DN6 | M20X1.5 | M20X1.5 | 120 | 93 | ø70 |
| JJM8-2 | DN6 | M20X1.5 | G1/2 | 120 | 93 | ø70 |
