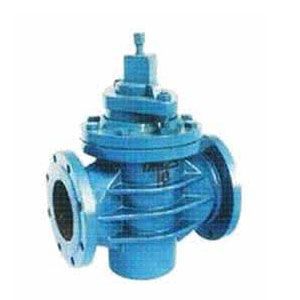

X47W油密封旋塞閥
產品名稱：X47W油密封旋塞閥
產品型號：X47W
連接方式：法蘭
結構形式：直通流道
驅動方式：手動
產品口徑：DN15-DN300
公稱壓力：1.0mpa
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
產品詳情
X47W油密封旋塞閥主要性能規范
| 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 工作壓力 P（MPa） | 適用介質 | 工作溫度 （℃） | |
| 殼體 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 1.0 | 煤氣、油品 | ≤100 |
主要尺寸
| 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 工作壓力 P（MPa） | 適用介質 | 工作溫度 （℃） | |
| 殼體 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 1.0 | 煤氣、油品 | ≤100 |
主要尺寸
| 公稱通徑 DN（mm） | 尺寸（mm） | ||||||
| L | D | D1 | D2 | □S | z-φd | H1 | |
| 50 | 170 | 160 | 125 | 100 | 32 | 4?φ18 | 315 |
| 65 | 220 | 180 | 145 | 120 | 36 | 4?φ18 | 360 |
| 80 | 250 | 195 | 160 | 135 | 46 | 4?φ18 | 455 |
| 100 | 300 | 215 | 180 | 155 | 50 | 8?φ18 | 500 |
| 125 | 350 | 245 | 210 | 185 | 55 | 8?φ18 | 510 |
| 150 | 400 | 280 | 240 | 210 | 60 | 8?φ23 | 605 |
| 200 | 450 | 335 | 295 | 265 | 60 | 8?φ23 | 760 |
| 250 | 530 | 390 | 350 | 320 | 85 | 12?φ23 | 800 |
| 300 | 580 | 440 | 400 | 368 | 100 | 12?φ23 | 820 |
主要材料
| 零件名稱 | 閥體、塞子 | 填料 | 墊片 |
| 材料 | 灰鑄鐵 | 橡膠石棉盤根 | 橡膠石棉板 |
